燃油燃气燃烧器火焰检测器防爆一体式火焰检测器

一、概述

用于燃气，燃油工业燃烧器的火焰检测器，该监测只对火焰产生的紫外线敏感，对灯光和炉膛的高温辐射无反映，结构新颖。Uv探头与控制电给一体化直接连接在燃烧器接口，使用方便，抗干扰性强，安装方便，性能稳定可靠。

功能：控制点火器自助点火器。燃烧器着火时，监测器自动打开燃料阀， 保持燃料正常供应。点火时自动关闭燃料阀，并报警。

监测器输出有开关量输出，还配有4—20mA模拟量输出，以供用户选择使用。

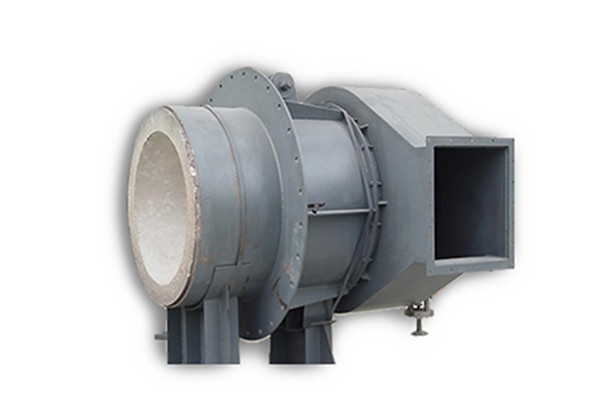

燃气燃油工业燃烧器的火焰检测器

二、主要技术参数：

工作电源：24V

功    耗：＜3W

传感器工作电流：＜50μA

传感器光谱范围：185～280nm

检测距离：不小于2m（1支火焰高度为3-4mm蜡烛）

检测响应时间：＜0.2S

熄火延时关阀时间：1~3秒可调

点火时间：5~7秒

输出电流信号：4～20mA

三、监测器接线端子定义如下：

1、2电源24V ， 1为正, 2为负。

3、4为有源输出，开机6s有输出供点火器电源。

6、7输出无源常开，有火闭合。

7、8输出无源常闭，有火断开。

9、10为4-20mA信号。

四、端子接线示意图

五、安装及调试

如需要常开或常闭点，请打开后盖按说明书接线，如仅用4-20mA信号，不需要打开接线盒，白色线为24V电源线，严格按标注接线，4-20mA信号线已标明。安装孔中心距为90mm，安装孔为2-Φ8。安装探头为DN25，将无内螺纹一边焊接在探测孔管道上，带螺纹端与火焰检测器连接即可。
